00:01ahora en este tema vamos a aplicar lo que es estudios anatómicos a la interpretación radiológica En radiología para poder realizar una interpretación según el estudio que tenemos en esta diapositiva que es una eh orografía de cráneo anter posterior Siempre vamos a tratar de iniciar o llevar un orden de superior a inferior y de izquierda a

00:27derecha comenzando aquí con la parte superior con lo que es el hueso frontal tenemos una línea radiopaca Que prácticamente se ve en forma de u y este se le conoce como sutura coronaria en la parte lateral externa vamos a encontrar lo que es la parte bueno eh lo que es el

00:51temporal e la la mayor del esfenoides y luego se va reduciendo a lo que es el cigomático en esta parte en este parte anterior de esta radiografía hay dos círculos eh conen con coloración radiológica eh radiopaca en esta zona y que se relacionan con la órbita del cráneo en el piso de la órbita del cráneo se

01:18alcanzan a ver ciertas estructuras anatómicas de la parte interna del temporal este sería eh lo que es el tecmen tían y la eminencia arcata que se alcanza a apreciar en esta zona y hacia la parte externa haciendo una especie como de de triángulo estamos observando el temporal en su totalidad Okay en la zona central de esta radiografía de

01:44forma de triángulo tenemos la cavidad nasal donde la parte superior va a estar conformado por los hos propios de la nariz eh de lo que es las partes laterales e inferior está eh formado por las dos articulaciones de los maxilares en la zona línea medial de la cavidad nasal encontramos este tejido cartilaginoso llamado como tabique nasal y en las paredes vamos a encontrar los

02:10cornetes inferiores en la zona inferomedial a la cavidad nasal vamos a encontrar la espina nasal anterior eh También en ambos maxilares se alcanzan a apreciar las piezas dentarias superiores donde casi se encuentran en contacto con estos senos que son los senos maxilares y en la parte inferior tenemos la mandíbula desde lo que es el cóndilo seguido de una curvatura llamada

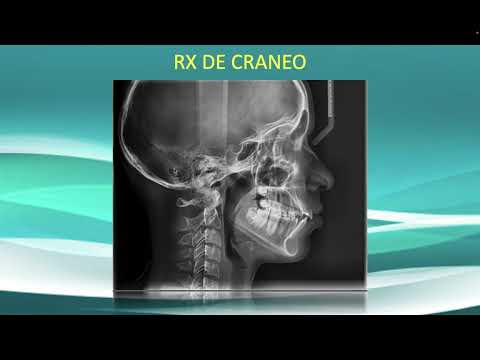

02:35escutura sigmoidea aquí se alcanzan a apreciar lo que es la apus coronoides eh recordando que la mandíbula tiene forma de herradura conformada por dos ramas y un cuerpo y en la parte del cuerpo de la mandíbula estamos observando las piezas dentarias inferiores tenemos ahora este una radiograf fía de cráneo eh lateral donde

03:02estamos observando huesos de la bóbeda craneal empezando de este la parte superior de izquierda a derecha con lo que es el hueso occipital continuando con el parietal luego seguido del frontal indicando lo que es el esfenoides y también esta pequeña porción que es el etmoides en esta zona entre lo que es el occipital y

03:27el esfenoides tenemos la zona del temporal Okay alcanzamos a apreciar también unas zonas radio radiolúcidas en lo que es el frontal que se encuentran aquí con el seno frontal eh esta esto seno que junto con lo que es el esfenoidal las aldillas o o este o senos etmoidales y el seno maxilar que está

03:52conformados por mucosa y que tienen eh funciones como este termorreguladores eh lubricación de mucosas el mecanismo de defensa etcétera y son los que apreciamos en esta zona con zonas radiolúcidas Aquí vemos que se encuentra el seno frontal estos puntos en la lámina cribosa del etmoide son las aldillas senos etmoidales este en el cuerpo del esfenoides que se ubica lo

04:20que es el seno esfenoidal y aquí en el maxilar que es el seno maxilar recordando que el seno maxilar por su relación que está casi en contacto con las piezas dentarias puede llegar a provocar una enfermedad que se llama eh sinusitis unilateral en la sinusitis unilateral en el 85 por de los casos es provocado por un problema odontológico de hecho dentro de la

04:47odontología ciertos pacientes tienen que ser tratados por odontólogos siempre y cuando sea esta la causa cuando es una sinusitis bilateral es muy muy poco común que sea una causa este odontológica porque tendría que presentar el mismo problema uno de una patología dental tanto de un lado como del otro lado pero en una unilateral en el 85 por de los casos que es lo más común se llega a presentar por causa

05:14odontológica y tiene que ser tratado por un odontólogo Entonces hasta cierto punto en la odontología se pueden tratar este tipo de enfermedades regresando un poco hacia la zona superior sobre todo en el cuerpo de los esfenoides en la parte superor posterior estamos viendo esta estructura anatómica muy conocida con un nombre característico que se llama silla turca y que está protegida por estas apos que son clinoides tanto

05:39anterior como posterior eh En lo que es la hel etmoides bueno Sabemos que esta esta pues llamada cristale que es una característica en el cual se puede llegar a apreciar en el hueso etmoides eh debajo de los maxilares estamos observando la la mandíbula y debajo de este lues occipital eh indicamos lo que es la la

06:05este la columna vertebral Bueno lo que son las las vértebras eh En este caso serían las cervicales donde las primeras dos de ellas se le conoce con nombre de Atlas yaxis y continuamos con las eh cervicales que conforman a lo que es el cuello debajo de la mandíbula alcanzamos a apreciar aquí un hueso que es el único hueso suspensorio que tenemos en el cuello y que se le conoce como hueso yoido es ahora eh aquí en la

06:32ortopanto tenemos otras partes anatómicas en el cual podemos indicar de inferior de superior inferior izquierda a derecha empezando con el temporal en sus cuatro porciones esta pequeña porción no se ve tan completa pero esta pequeña porción Es la porción escamosa aquí observamos la apis mastoides junto con la apis estiloides y que engloban lo que es la porción mastoidea de hecho

06:58entre las dos zas de estas apsis aquí se alcanza a ver un punto radiolucido y esto es el agujero estilo mastoideo hacia lo que es la porción timpánica ubicada en esta zona aquí tenemos los dos conductos tanto conducto aditivo interno como externo que está dividido por una línea radiolúcida en radiopaca Perdón en esta zona y los agujeros radiolúcidos eh aquí se van a

07:24identificar el conducto aditivo interno y externo por su posición el que se encuentra en la parte superior de Esta división es el conducto Hi itivo interno y el que se encuentra en la parte inferior es el conducto Hi itivo externo por su posición como está inclinado ligeramente hacia la parte superior de esta manera los vamos a localizar ahora la porción petrosa aquí alcanzamos a ver la cavidad glenoidea que bueno sabemos

07:51que junto con el conil la mandíbula van a formar la articulación temporomandibular hacia la parte anterior de la cavidad glenoidea Contamos con la eminencia articular y seguimos con la apis cigomática que esta se va a articular al cigomático a través de la apis eh temporal de cigomático y van a formar lo que es el arco cigomático continuando con la imagen hacia la zona central aquí vemos unas

08:16líneas eh radiopacas en esta zona Bueno voy a agarrar la la imagen del otro lado se aprecia mucho mejor aquí por radiología y hay que tener algo de imaginación se conoce que eh tiene forma de de gota de agua y esto asemeja lo que es una fosa que se le conoce como la fosa terigo maxilar hacia la zona central de forma bilateral y unas curvaturas con líneas eh radiopacas

08:42donde en el centro está radiolúcido tenemos la base de las órbitas del cráneo en el centro de forma triangular eh tenemos la cavidad este nasal donde sabemos que esta línea radiolúcida que se ve aquí que prácticamente se encuentra la mitad en la zona medial se le llama tavique nasal es un tejido cartilaginoso y en las paredes laterales Contamos con los cornetes inferiores en la zona inferomedial tenemos la espina

09:09nasal anterior que es cuando los dos maxilares se llevan articular y aparte de que forman la cavidad nasal van a formar esta espina eh las piezas dentarias superiores en el borde inferior de los maxilares y vemos unas líneas eh radio radiolucidas en esta en esta zona eh donde están casi en contacto con lo que son las raíces de las piezas

09:33dentarias superiores sobre todo lo que es premolares molares eh Como se aprecia en la imagen y recordando que estas piezas dentarias cuando llegan a presentar alguna afección o si llegan a realizar al un procedimiento quirúrgico hay que tener cuidado con el seno maxilar porque eh se puede llegar a desencadenar esta enfermedad y si es así es por una causa odontológica eh dentro de la odontología s tiene que ser tratado y tiene que ser resuelto eh

10:01pasamos a la mandíbula recordando que estas se conforman por un cuerpo y dos ramas ascendentes aquí desde la articulación temporomandibular que habí ya habíamos mencionado cóndilo de la mandíbula debajo del cóndilo tenemos el cuello del cóndilo seguid una curvatura que se llama escotadura cende y Terminando una pis que se llama coroides e en la zona retromolar tenemos dos líneas una línea oblicua interna línea oblicua externa y en la parte infer

10:28posterior de la rama ente la mandíbula tenemos el ángulo de la mandíbula en el cuerpo del este de la mandíbula aquí apreciamos un agujero que es el agujero mentoniano por donde pasa a través de este agujero el nervio mentoniano y en la zona medial esta forma de V invertida se le conoce como apis mentoniana que es donde se inserta la bola del menton y en la zona inframed dial tenemos la sínfisis mentoniana que es lo que

10:52prácticamente se encuentra inferomedial al cuerpo de la mandíbula se alcanza a Las asas mayores del único hueso suspensorio que tenemos en el cuerpo que sería el hueso hioides bueno con este tema que vimos estas tres radiografías eh nos sirven de cierta manera de estudio para confirmar y corroborar las estructuras anatómicas que hemos estado visualizando a través

11:19de los de los temas de anatomía de cabeza y cuello sin embargo también nos puede llegar a servir este tipo de estudios como protocolo para realizar procedimientos kiros y también como auxiliares de diagnóstico en caso de alguna patología bueno doctores Espero que les haya gustado el tema espero que haya quedado claro la interpretación de las radiografías y que esté muy bien
